จากบทความที่ผ่านๆมา บางบทความจำเป็นต้องถ่ายภาพ หรือ คลิบวิดีโอสั้นๆ จากมือถือ เพื่อนำมาประกอบบทความ บางครั้งในการวางมือถือในมุมต่างๆ รวมถึงการจับหรือจัดมุมกล้อง ก็ยุ่งยากเลยต้องออกแบบชิ้นงานที่มาช่วยในการตั้งมุมกล้องมือถือให้ได้มุม 45 องศา
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-150-1024x637.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-151-1024x637.png)

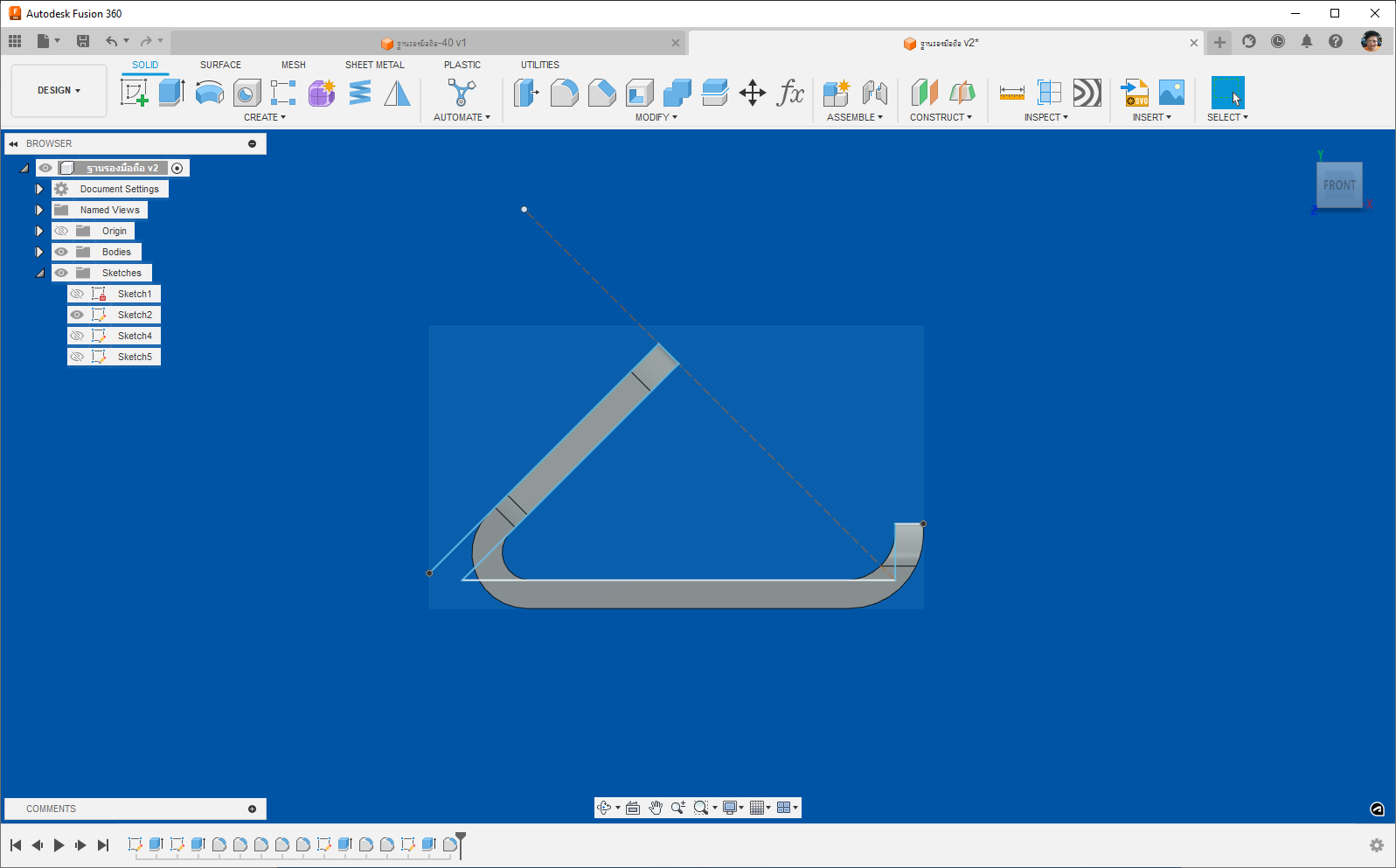

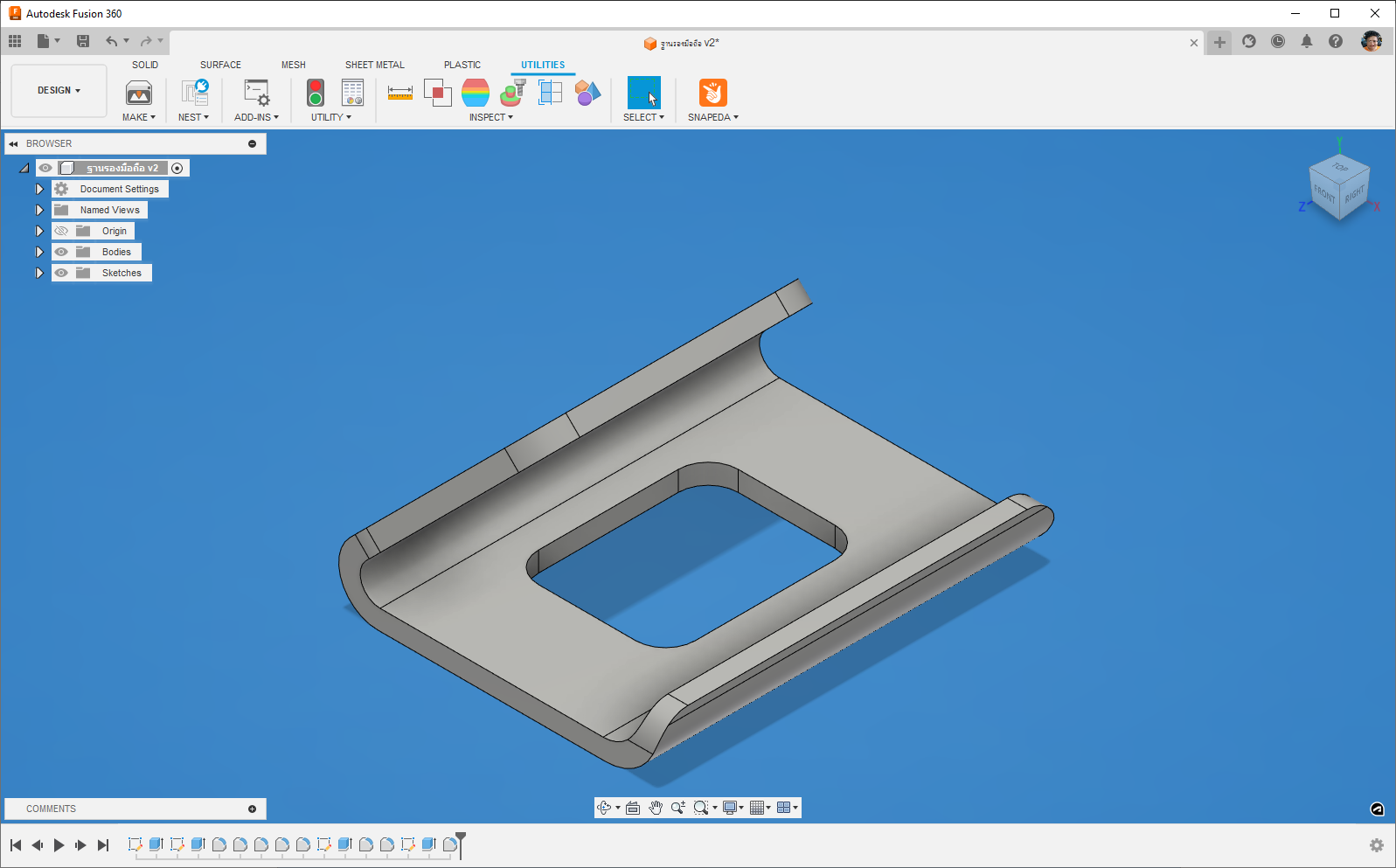

การออกแบบชิ้นงานด้วย Fusion360
เพื่อสร้าง Model 3D และส่งออกไฟล์เป็น .stl หรือ .3mf เพื่อพิมพ์ชิ้นงานที่ออกแบบด้วยเครื่องพิมพ์ 3 มิติ ด้วยโปรแกรม Fusion360 ใช้เวลาในการออกแบบชิ้นงานนี้ประมาณ 15 นาที
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/360-p1-ep1-1.gif)

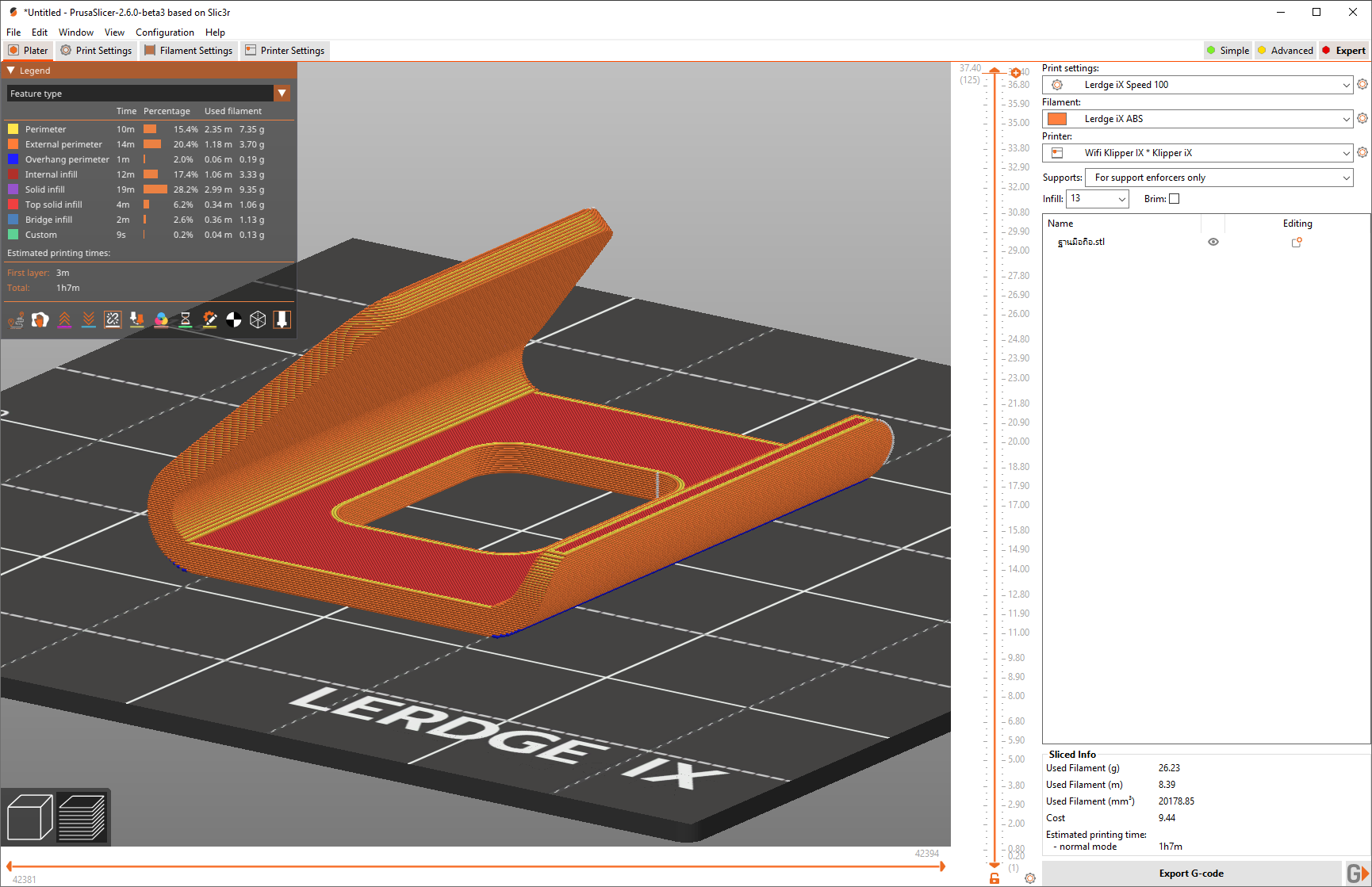

Slicer ชิ้นงานด้วย Prusa Slicer
เมื่อได้ไฟล์ .stl หรือ .3mf มาแล้วก็จะนำมาเปิดด้วย โปรแกรม Prusa Slicer เพื่อให้โปรแกรมทำการคำนวณและสร้างไฟล์ GCode สำหรับงานเครื่องพิมพ์3มิติ โดยระยะเวลาในการพิมพ์งานนั้นขึ้นอยู่กับ การตั้งค่า Profile และ ความละเอียดของงานที่ต้องการให้ออกมา รวมถึง การตั้ง Infill ด้วย โดยชิ้นงานนี้ใช้เวลาในการพิมพ์ 1 ชั่วโมง 7 นาที โปรแกรมสามารถแสดงช่วงเวลาในการพิมพ์ในแต่ละชนิดได้
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-152-1024x662.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-153.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/360-p1-ep1-2.gif)
เมื่อตรวจสอบกระบวนการ Slicer ไฟล์จนพอใจ หรือ เรียบร้อยแล้วก็ส่งออกไฟล์งาน ที่เป็น .gcode ออกมาแล้วนำไปใส่ในเครื่องพิมพ์3มิติ โดยวิธีการใช้งานเครื่องพิมพ์3มิติ แต่ละรุ่นแต่ละยี้ห้อ ไม่เหมือนกัน ให้ทำตามขั้นตอนของยี้ห้อ หรือ รุ่นนั้นๆ
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-154.png)
เริ่มต้นพิมพ์ชิ้นงานจากไฟล์ GCode
เมื่อได้ไฟล์ .gcode มาแล้ว ในบทความนี้ได้เครื่องเครื่อง LerdgeIX เป็นเครื่องที่ใช้พิมพ์งาน โดยมีขนาดพื้นที่ในการพิมพ์ 180x180x180mm และมี Klipper เป็นตัวควบคุมการทำงานของเครื่องพิมพ์เครื่องนี้ งานชิ้นนี้จะใช้ Filament ชนิด ABS สีขาวในการพิมพ์ชิ้นงาน
![](https://www.makerwitawat.com/wp-content/uploads/2023/05/image-19-300x300.png)
เครื่องพิมพ์ LerdgeIX
โครงสร้าง: โครงสร้าง XYZ
พื้นที่พิมพ์: 180x180x180mm
ขนาดเครื่องพิมพ์: 353x400x325mm
น้ำหนักรวม: 6.5กก.
น้ำหนักสุทธิ: 5.0กก.
เฟิร์มแวร์: เฟิร์มแวร์ lerdge Z
แรงดันไฟฟ้าในการทำงาน: 100-240V
กำลังไฟสูงสุด: 240W
Filament: PLA, PETG, ABS
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-155.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/Snapshot_15-572x1024.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/2023-06-08-152201-572x1024.jpg)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/2023-06-08-153550-572x1024.jpg)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/2023-06-08-160559-572x1024.jpg)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-156.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/project1-ep1-print-1.gif)

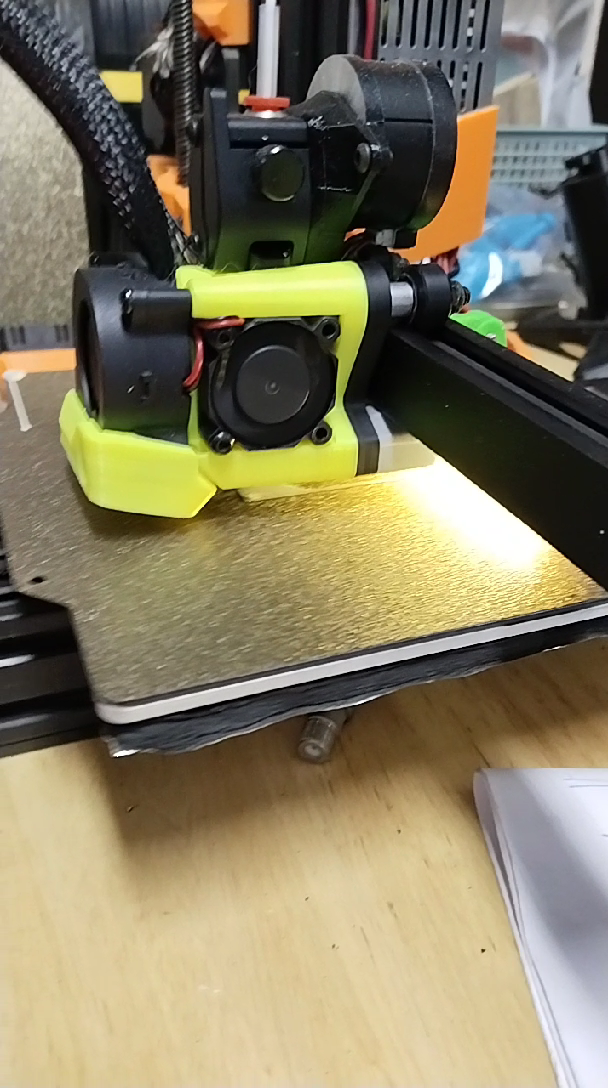

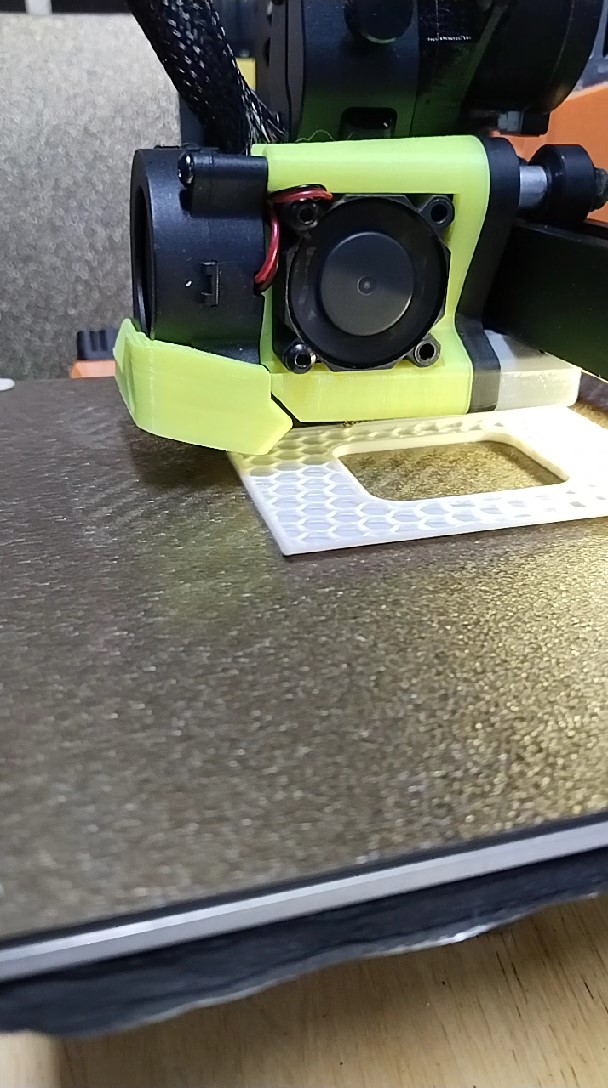

Print งานด้วย 3D Printer
Filament : ABS
Speed : 100mm/s
Klipper, Prusa Slicer

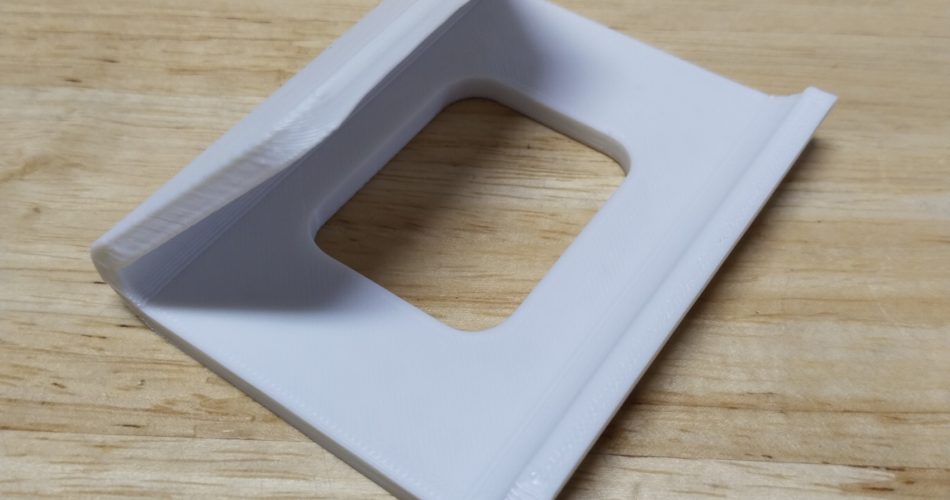

ภาพชิ้นจริง
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/IMG_20230608_162133-1024x1024.jpg)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/IMG_20230608_162130-1-1024x1024.jpg)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/IMG_20230608_162356-1024x1024.jpg)
